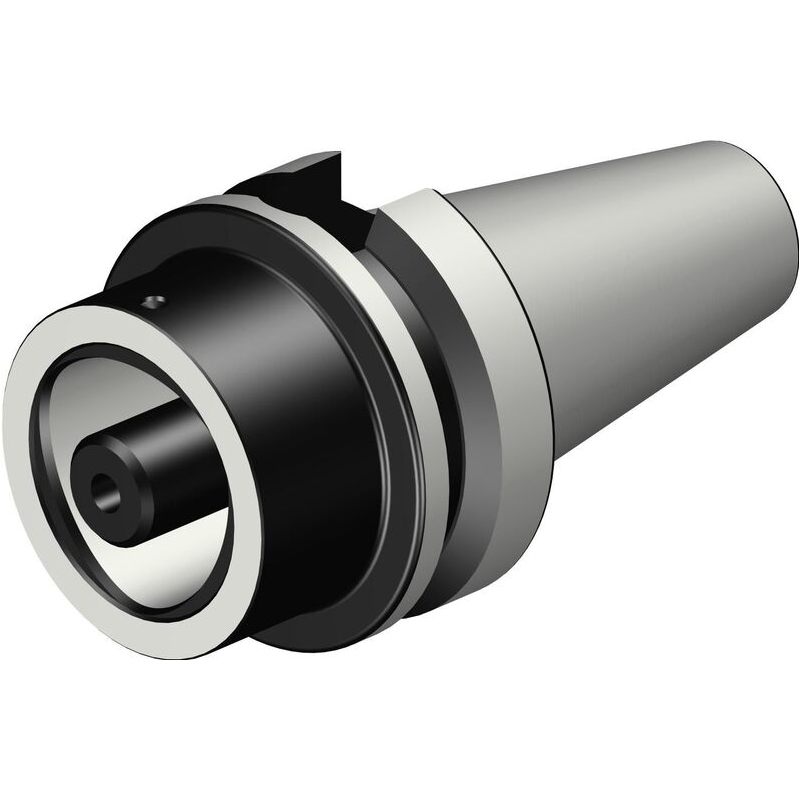

Abb. ä.BIG-PLUS MAS-BTfür Coromant Capto® Adapter
| Eigenschaft | Wert |
| Adapterschnittstelle Maschinenrichtung [ADINTMS] | BIG+/MAS-BT403 -AD central coolant - BT40 |
| Körperdurchmesser (mm) [BD] | 50 |
| Körperdurchmesser 1 (mm) [BD1] | 63 |
| Körperkegeleinstellwinkel (deg) [BHTA] | 0 |
| Körperkegeleinstellwinkel 1 (deg) [BHTA1] | 0 |
| Werkzeugausführung [BMC] | Steel |
| Kühlmitteldruck (bar) [CP] | 80 |
| Anzugsbolzengewindegröße [CRKS] | Metric M16 |
| Aufnahmedurchmesser, werkstückseitig (mm) [DCON_WS] | 50 |
| Vibrationsdämpfung [DPC] | nicht schwingungsgedämpft |
| EAN [EAN] | 12455214 |
| Länge Körperdurchmesser (mm) [LB] | 23 |
| Länge Körperdurchmesser 1 (mm) [LB1] | 50 |
| Funktionslänge (mm) [LF] | 50 |
| Funktionslänge 2 (mm) [LF2] | 50 |
| Zentrierhilfe(Easyfix) | Nein |
| Bestellnummer [ORDCODE] | C5-390.562-40 050 |
| Produktfamilie [PRODFAM] | 1147 |
| Masse (Gewicht) (kg) [WT] | 1,166 kg |
| Aufnahme maschinenseitig | Steilkegel MAS-BT |
| Kupplungsgröße maschinenseitig [DCON] | BT40 |
| Bruttogewicht | 1.201 kg |
| Verpackung Höhe | 73 mm |
| Verpackung Länge | 155 mm |
| Mindestbestellmenge | 1 |
| Gewicht | 1.166 kg |
| Verpackung Breite | 73 mm |
| Adapterschnittstelle Werkstückrichtung (ADINTWS_8) | Coromant Capto (bolt clamping) -size C5 |
| Kühlschmierstoffaustritt (CXSC_3) | axial concentric exit |
| Datenträger (DCP) | No |
| Funktionsdurchmesser (DFC) | 35 mm |
| Winkellage Aufnahme werkstückseitig (KAP) | 270 deg |
| Sensor eingebettete Eigenschaft (SEP) | No |
| Kühlschmierstoffeintritt (CNSC_2) | axial concentric entry |
| Drehmoment (TQ_2) | 45 Nm |
